高清視頻監控設備的組成

傳統的模擬監控系統由前端模擬攝像機、模擬光端機(收/發送端)、模擬視頻分配器、數字硬盤錄像機、模擬矩陣切換器、模擬監視器和模擬監視電視墻等組成。與此類似，高清HD-SDI系統由前端HD-SDI攝像機、HD-SDI光端機[收/發送端]、HD-SDI視頻分配器、HD-SDI硬盤錄像機、HD-SDI矩陣切換器、HD-SDI 監控器和高清顯示電視墻等組成。

1. SDI攝像機

HD-SDI攝像機通過圖像傳感器獲得視頻信號之后，通過ISP芯片做視頻處理，轉換成SDI非壓縮串行數據，然后通過同軸電纜傳輸;網絡攝像機同樣是通過圖像傳感器獲得視頻信號，然后通過ISP芯片做視頻處理，但是增加了視頻數據的編碼壓縮過程，打包再通過網絡進行傳輸。

HD—SDI攝像機的硬件構造主要包含圖像傳感器、信號處理器、模/數轉換器、 主控芯片等部分。光線通過鏡頭進入傳感器，然后轉換成數字信號，再由內置的信號處理器進行預處理，處理后的數字信號不經過壓縮，直接轉換成SDI信號通過同軸電纜接口輸出。由此可見，傳感器和ISP模組作為光線感應和處理的第一道環節，尤為重要。

2.SDI信號的傳輸

當前端攝像機到HD-DVR或者HD-DVS距離在100米內時，可以考慮用同軸電纜實現視頻信號的傳輸:當前端攝像機到HD-DVR或者HD-DVS距離超過100米甚至更遠距離時，應該考慮采用HD-SDI光端機進行高清信號的傳輸。

3.SDI數字矩陣

同我們熟悉的模擬矩陣系統類似。SDI矩陣可以完成高清SDI視頻信號的輸入、輸出、切換、鍵盤操控，并可以通過矩陣的級聯實現多級連接及管理。

4. SDI編碼器

SDI編碼器通常基于Linux操作系統，采用標準H.264壓縮算法，集視音頻編碼壓縮和數據傳輸為一體，支持HD-SDI數字高清信號實時編碼，可選HD-SDI光纖輸入，同時支持雙向模擬音頻和報警信號，支持多種網絡協議，適用于實時監看監聽，解決了大規模HD-SDI數字高清信號的集中存儲和智能控制問題，HD-SDI編碼器不是孤立存在的，需要與后端存儲設備共同完成視頻錄像。

5.SDI錄像機

SDI編碼器需要與NVR等存儲設備配合完成視頻的壓縮及存儲，而SDI-DVR可以單獨實現視頻的編碼及存儲功能。目前主要是通過SDI-DVR(或稱HD-DVR)儲存HD-SDI的信號，當然SDI-DVR存儲容量與一般DVR一樣是有限的，可通過連網絡存儲設備，擴充DVR的存儲空間。

6.SDI解碼器

SDI視頻信號的解碼是編碼的反向過程，主要實現對DVR或DVS信號的解碼上墻過程，由于SDI系統的優勢在于高清及實時，因此，通常通過矩陣的輸出信號直接進行上墻顯示，如果利用對DVR或DVS編碼后的視頻信號進行解碼上墻，則失去了SDI系統的實時性優勢。

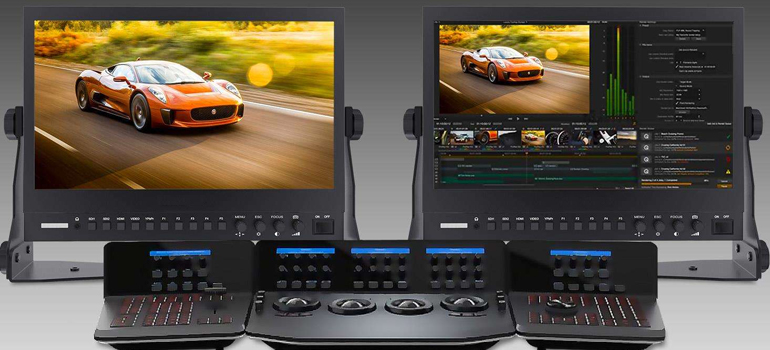

7.SDI高清顯示

SDI信號的顯示系統應滿足高清視頻監控的需要，配置支持DVI/HDMI接口輸入的大屏幕控制器，支持多路RGB/VGA/DVI/HDMI及復合視頻信號實時顯示，圖像窗口可任意縮放、任意漫游和任意疊加，可24X7X365天持續工作。
