模擬視頻矩陣切換器

產品簡介

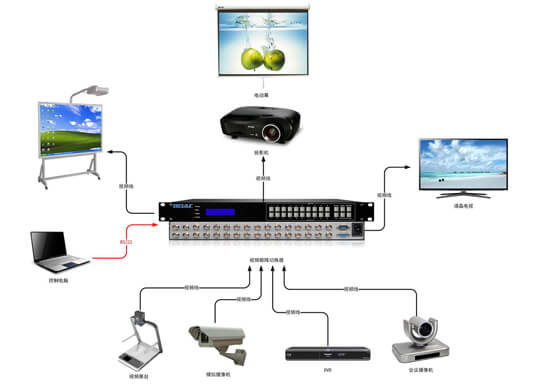

伯奧克視頻矩陣切換器是伯奧克研發生產的一款高性能的應用于會議系統行業的專業視頻信號切換設備，一般用于多個視頻信號輸入輸出交叉切換，提供獨立的視音頻輸入、輸出端子，每路分量信號單獨傳輸，單獨切換，使信號傳輸衰減降至最低，圖像信號能高保真輸出。其支持按鍵快速切換操作。具備RS-232通訊接口，可以方便與個人電腦、遙控系統或各種遠端控制設備連接應用。采用國際標準機箱設計，可安裝于任何19英寸的機柜上。視頻矩陣特別適用于公司會議室、博物館、高校教室、體育酒吧和飯店、視頻會議、遠程學習設施、視頻制作室以及許多住宅娛樂設施安裝等應用。

接口: BNC/RCA
帶寬：150MHz
分辨率:480i
機箱:1-12U標準機架式

產品特性

最大支持128路信號輸入輸出

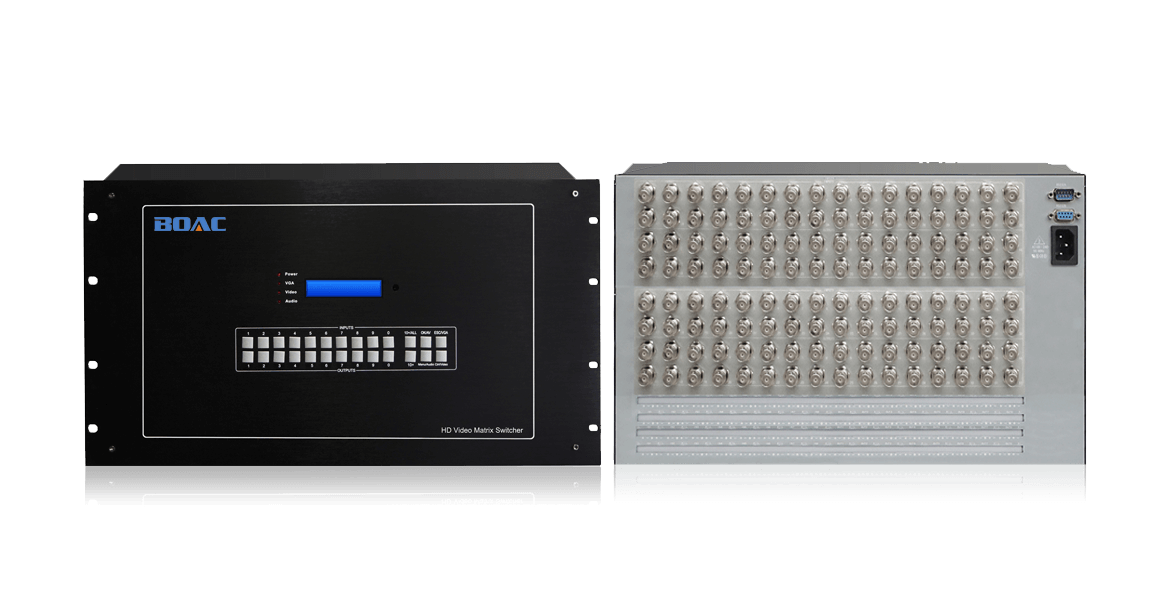

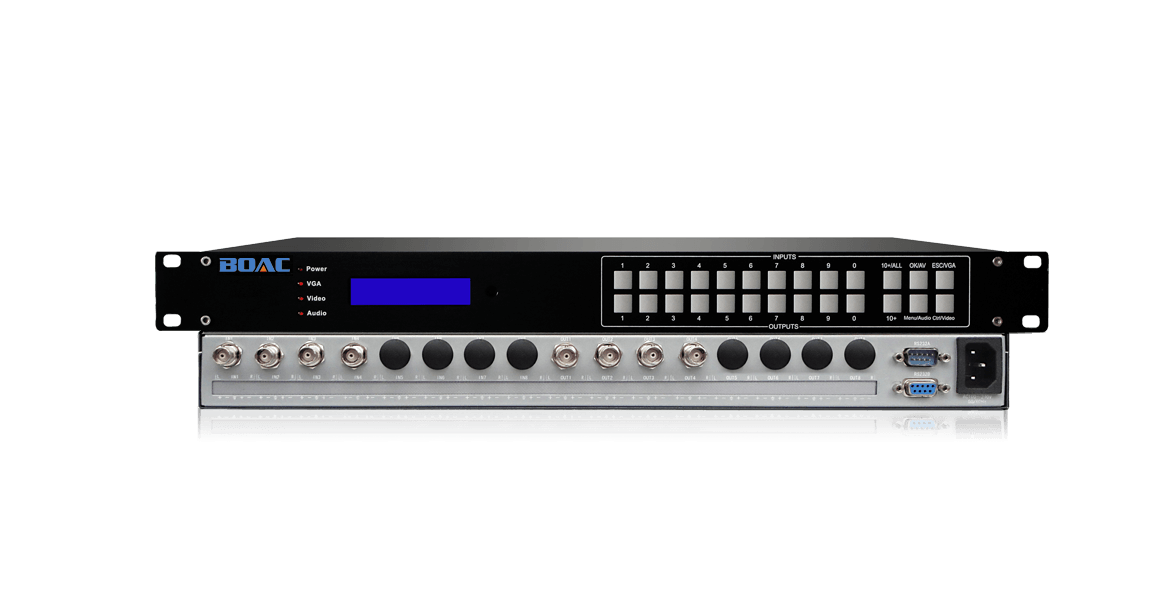

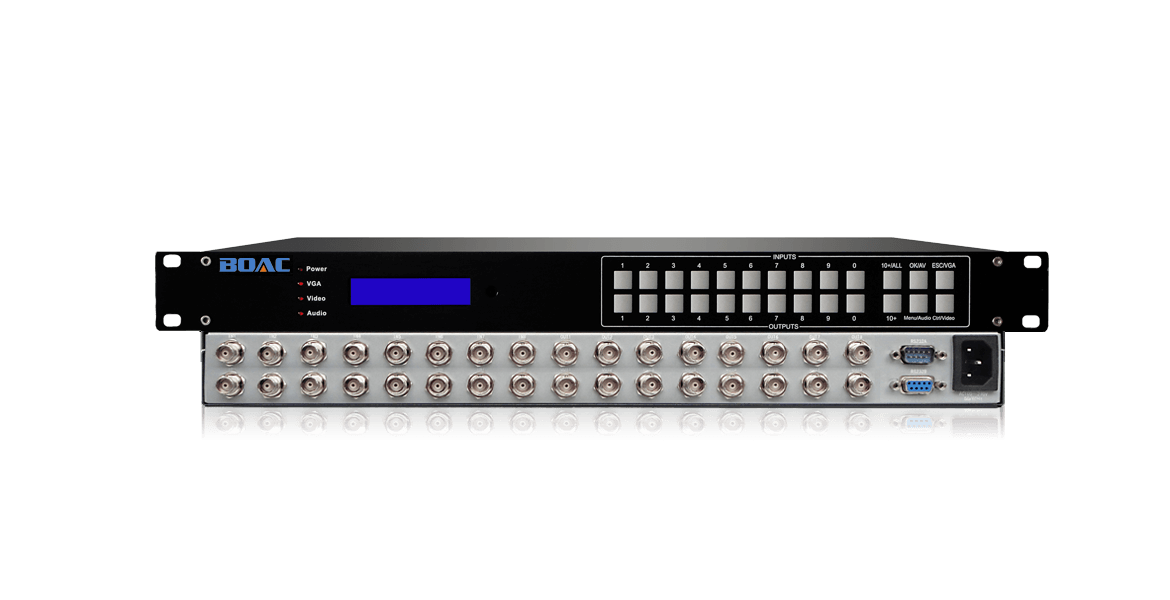

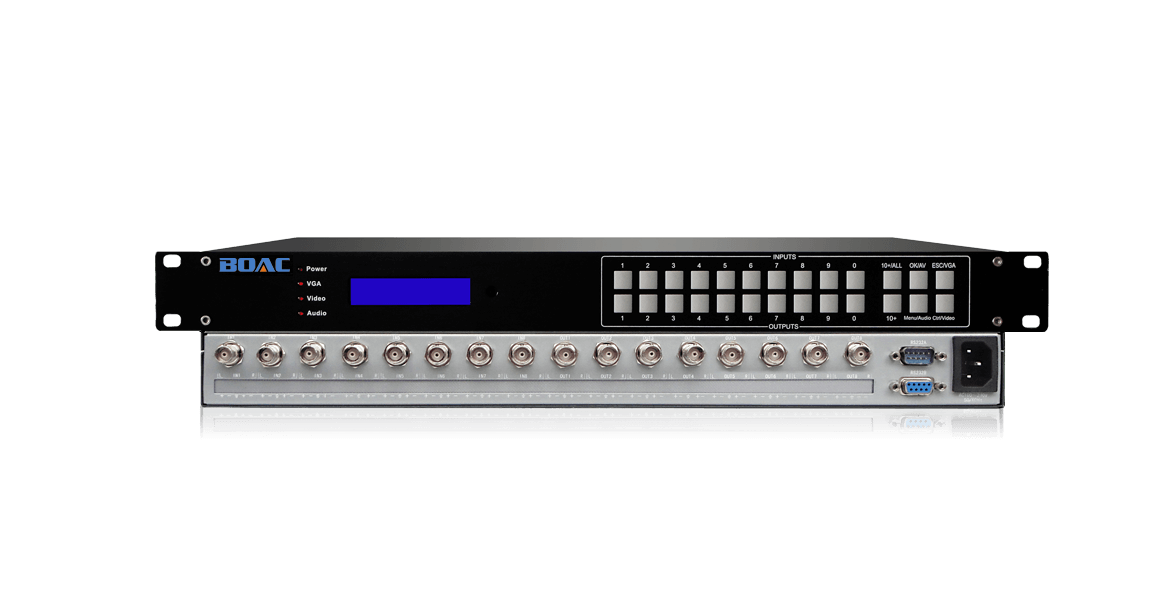

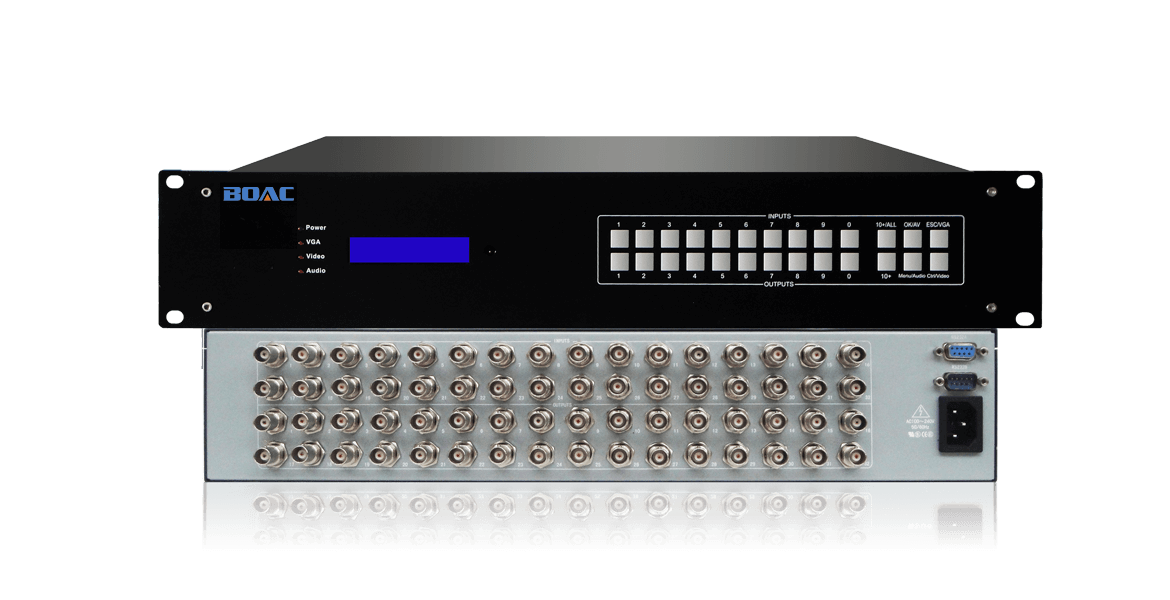

支持4/8/16/32/64/128路視頻信號作為輸入和輸出。(64路以上需定制)

ESD保護

高集成度的電子元器件設備日益增多的同時也導致敏感而昂貴的芯片使用，由于存在外部接口的浪涌而遭到損壞的風險也在增長，所以ESD保護就顯得尤為重要；

EMI機箱結構設計

機箱全部采用EMI的結構設計，有效的防止電磁輻射及電磁波的干擾，性能更加穩定；

自動輪循功能

自帶輪巡功能，可根據用戶需求進行輪循切換，用戶可設置輪巡開關、輪巡時間與輪巡通道等參數，滿足您的各種顯示需求；

用戶自定義方案儲存與調用

提供最多32個用戶自定義的輸出通道配置方案，并可對方案進行儲存與調用，免去在多組預定模式間切換時的繁瑣操作，在客戶端可以輕松管理預案的調用與管理；

掉電保護

所謂斷電保護功能，即切換設備在正常工作時可存儲最后的通道切換命令，當因突發情況發生斷電后，設備仍將保存此命令，待接電后設備自動恢復為原有的切換狀態。

產品參數

基本參數：

帶寬(速率)　　　　　　　　　　　　　　　　150Mhz(-3db)滿載
亮色度干擾　　　　　　　　　　　　　　　-55dB@5Mhz
微分相位　　　　　　　　　　　　　　　　0.05o(RL=150Ω)
微分增益　　　　　　　　　　　　　　　　0.05%(RL=150Ω)
最大傳播延時　　　　　　　　　　　　　　　5ns(±1ns)
切換速度　　　　　　　　　　　　　　　　　≤100ns

視頻接口：

信號類型　　　　　　　　　　　　　　　　　復合視頻信號
信號接口　　　　　　　　　　　　　　　　　BNC/RCA
最小電平　　　　　　　　　　　　　　　　　0.5Vp-p
最大電平　　　　　　　　　　　　　　　　　1.0Vp-p
阻抗　　　　　　　　　　　　　　　　　　　75Ω
回波損耗　　　　　　　　　　　　　　　　　-30db@5MHz

控制類型：

控制方式　　　　　　　　　　　　　　　　　面板、遙控、軟件
面板按　　　　　　　　　　　　　　　　　　觸點
控制接口　　　　　　　　　　　　　　　　　RS-232(DB9)
波特率與協議波特率　　　　　　　　　　　　9600
數據位　　　　　　　　　　　　　　　　　　8位
停止位　　　　　　　　　　　　　　　　　　1位，無奇偶校驗位
串行控制口結構　　　　　　　　　　　　　　2=TX，3=RX，5=GND
TCP/ IP 接口　　　　　　　　　　　　　　　RJ45
網絡控制協議　　　　　　　　　　　　　　　UDP;TCP/IP

產品規格:

電源　　　　　　　　　　　　　　　　　　100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度　　　　　　　　　　　　　　 -20°C ~ +60°C
工作溫度　　　　　　　　　　　　　　　　 0℃-50℃
相對環境濕度　　　　　　　　　　　　　　 5%~ 75%
尺寸　　　　　　　　　　　　　　　　　　標準機架式1-12U
